进入2023年，开放式真无线耳机迎来了快速发展，基于使用时无需入耳的特性，提升了长时间佩戴的舒适性，以及室外佩戴耳机的安全性，受到了众多消费者的关注。而在目前的开放式耳机中，又分为了挂耳式和耳夹式两种产品形态，后者犹如配饰，佩戴更加个性时尚，而此次将要拆解的便是魔声推出的一款耳夹式的耳机。

MONSTER魔声OPEN EAR101开放式蓝牙耳机拥有着与TWS耳机相同的设计，由充电盒+两只独立的耳机组成，耳机采用了耳夹式的独特设计。功能配置上，搭载10mm动圈喇叭，支持魔声PURE音效；支持蓝牙5.3，支持单/双耳模式；支持通话降噪，淡化环境噪音，提供清晰通话；续航方面，耳机单次续航时间约6小时，搭配充电盒整体续航时间约18小时。下面再来看看这款产品的详细拆解报告吧~

一、Monster魔声Open Ear 101开放式蓝牙耳机开箱

魔声OPEN EAR101开放式蓝牙耳机包装盒延续了家族式的设计风格，正面展示有佩戴场景图，产品名称和开放式设计的产品特点。包装盒背面介绍有产品的功能特点：开放式设计、高清通话、USB-C充电接口、超轻舒适 无感体验。出品商：深圳市玖木通科技有限公司，经销商：深圳市玖木通科技有限公司。包装盒侧边展示有产品的功能特点和蓝牙标志。

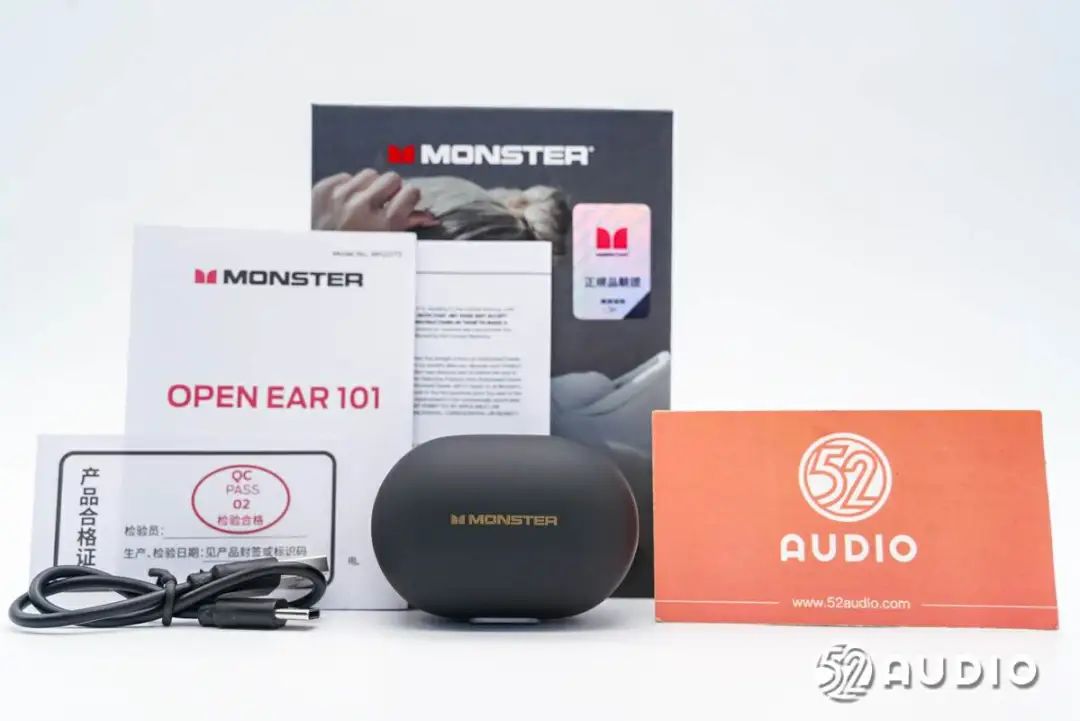

包装盒内部物品有耳机、充电线、产品说明书和产品合格证。充电线采用了USB-A To Type-C接口。魔声Open Ear 101耳夹式耳机充电盒设计非常圆润饱满，犹如一个“太空舱”，机身采用了哑光质感，正面开盖处设计有便于开启的“OPEN”银色椭圆形结构，同时提升了产品质感。

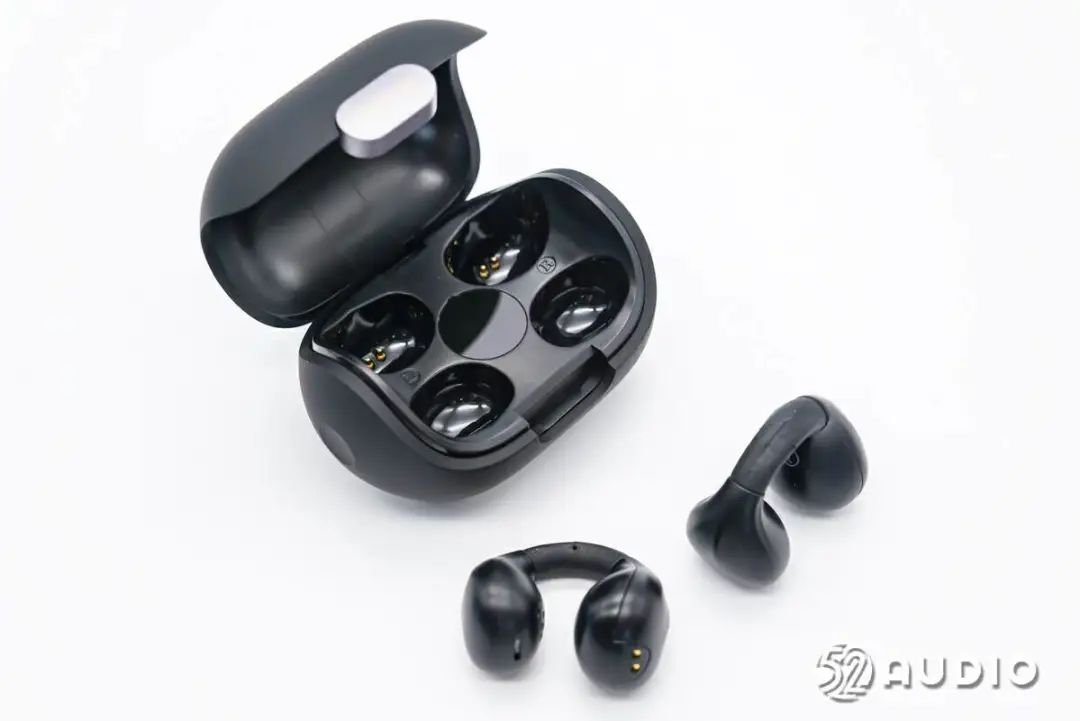

打开充电盒盖，座舱内部耳机放置状态一览，能够非常便捷的取放佩戴。

魔声Open Ear 101耳机由弹性悬臂衔接两侧腔体，悬臂通过硅胶材质包裹，提升与耳廓接触的舒适性和防滑性。耳机外侧腔体外观一览，水滴形设计，设置有麦克风拾音孔。机身底部外观一览，外侧腔体设置为耳机充电的金属触点，内侧腔体设置条形扬声器出音孔。

二、Monster魔声Open Ear 101开放式蓝牙耳机拆解

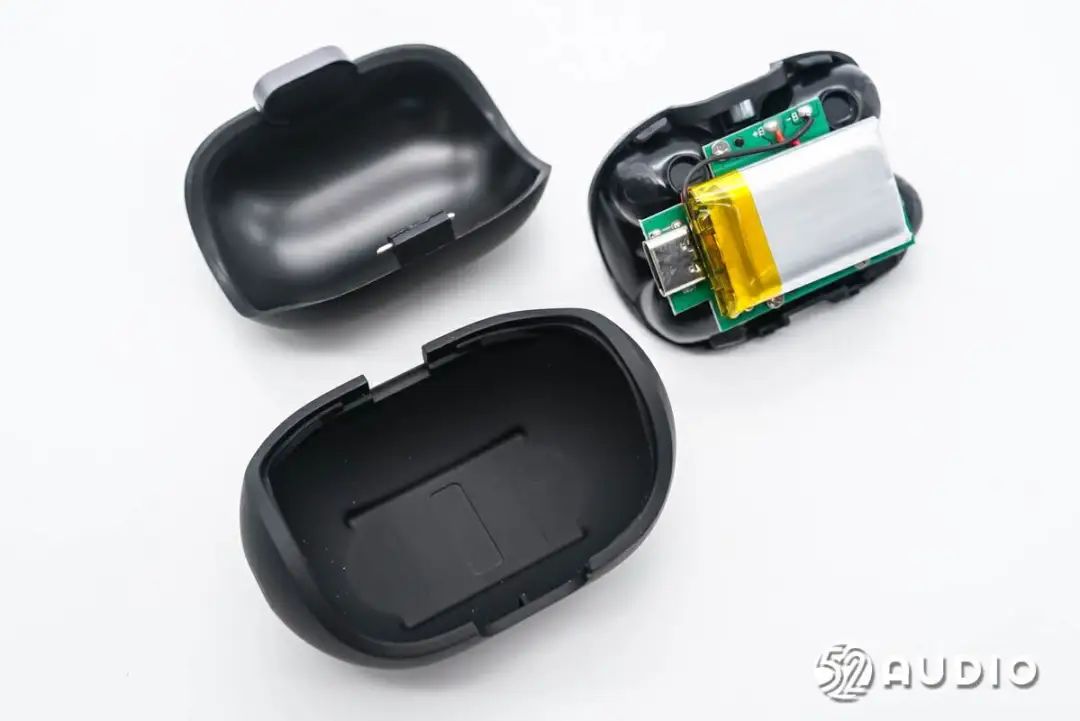

充电盒拆解，拆开充电盒外壳，取出内部座舱结构。

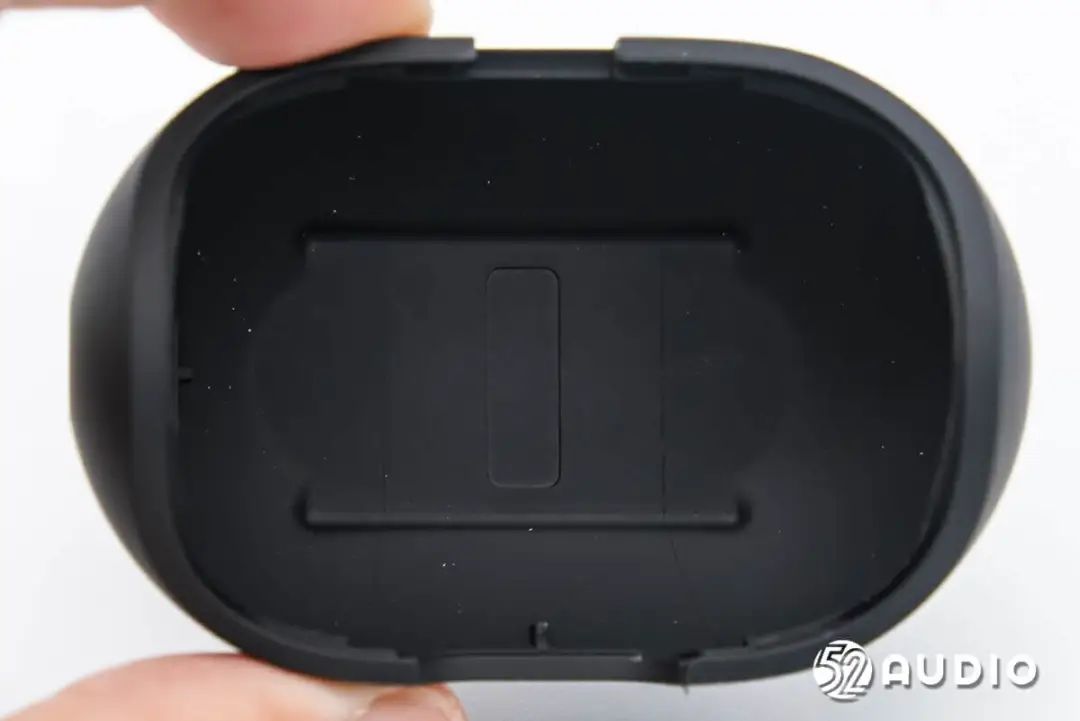

充电盒外壳内侧结构一览。

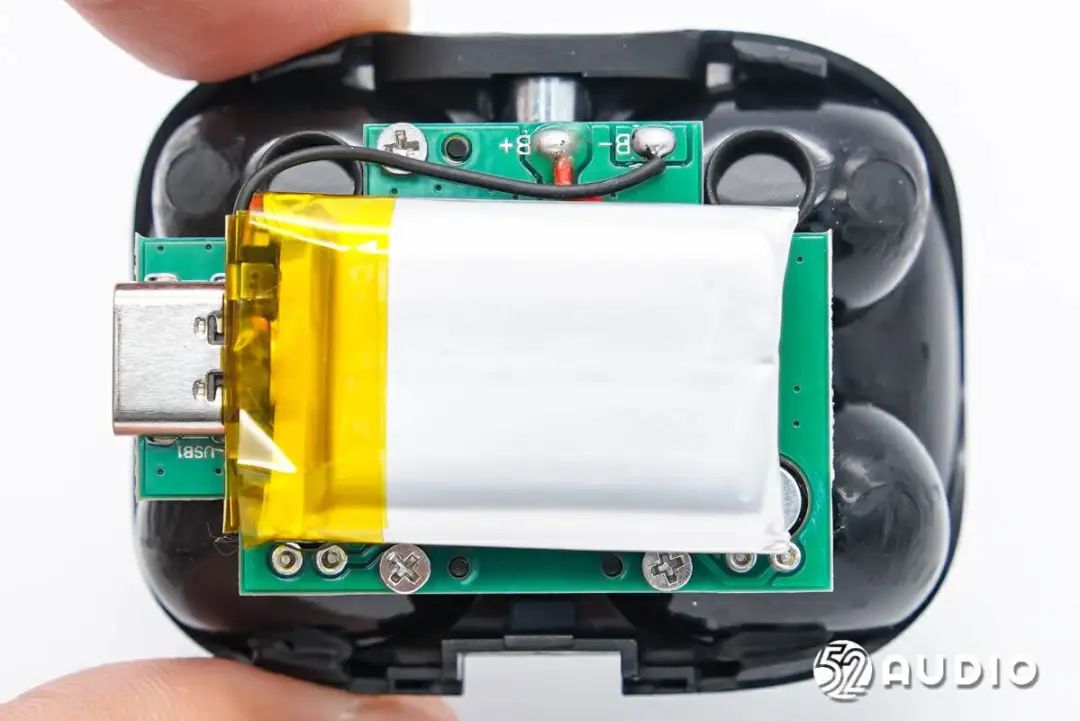

座舱底部结构一览，电池固定在主板上，主板通过螺丝固定在座舱上。

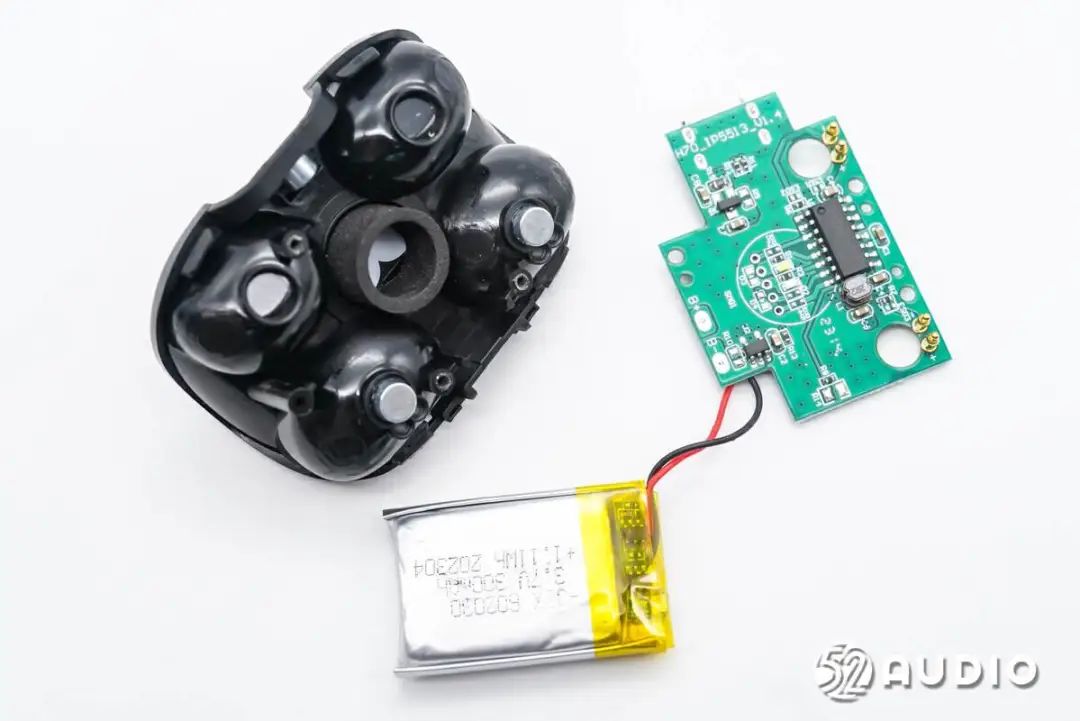

卸掉螺丝，取掉座舱上的元器件，电路设计非常简洁，仅包括电池和主板单元。

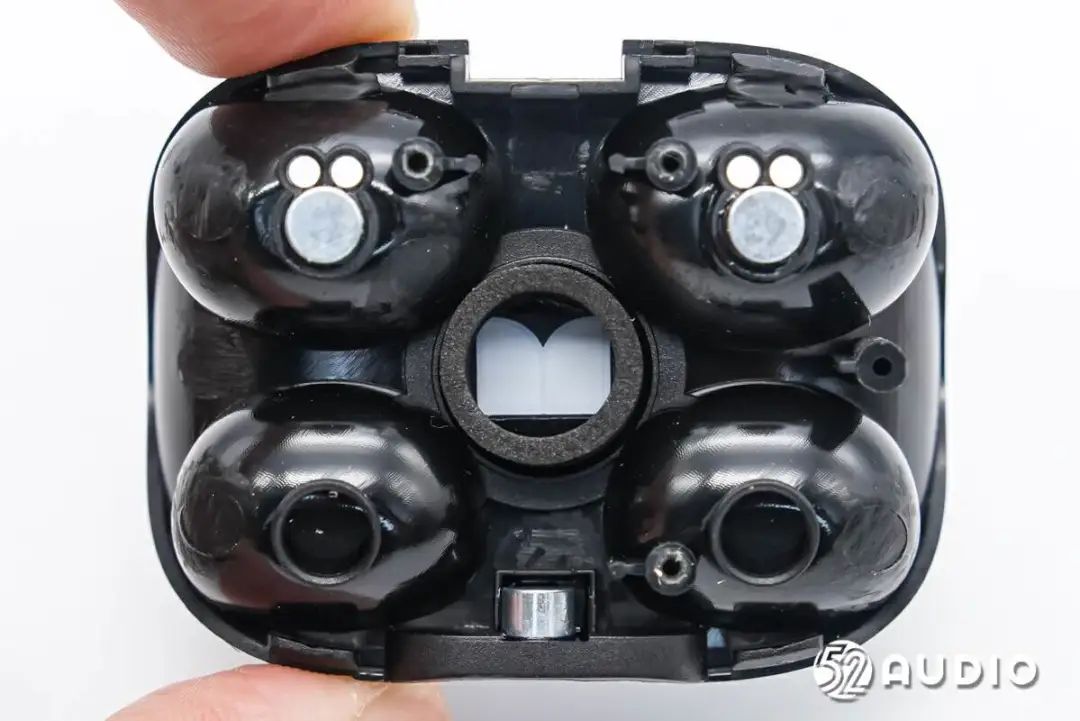

座舱底部结构一览，设置有三颗磁铁用于吸附充电盒盖和耳机固定；中间设计有魔声品牌LOGO的指示灯导光柱，通过黑色海绵罩遮光。

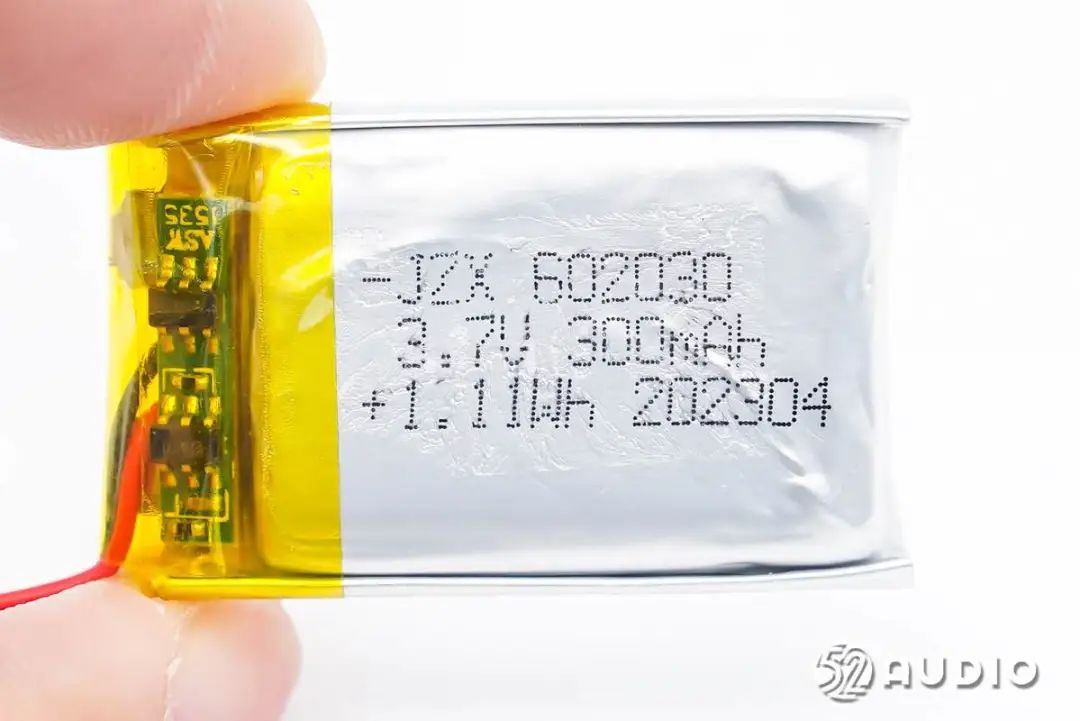

充电盒内置锂电池型号：JZX 602030，标称电压：3.7V，额定容量：300mAh 1.11Wh，生产日期：2023年4月。

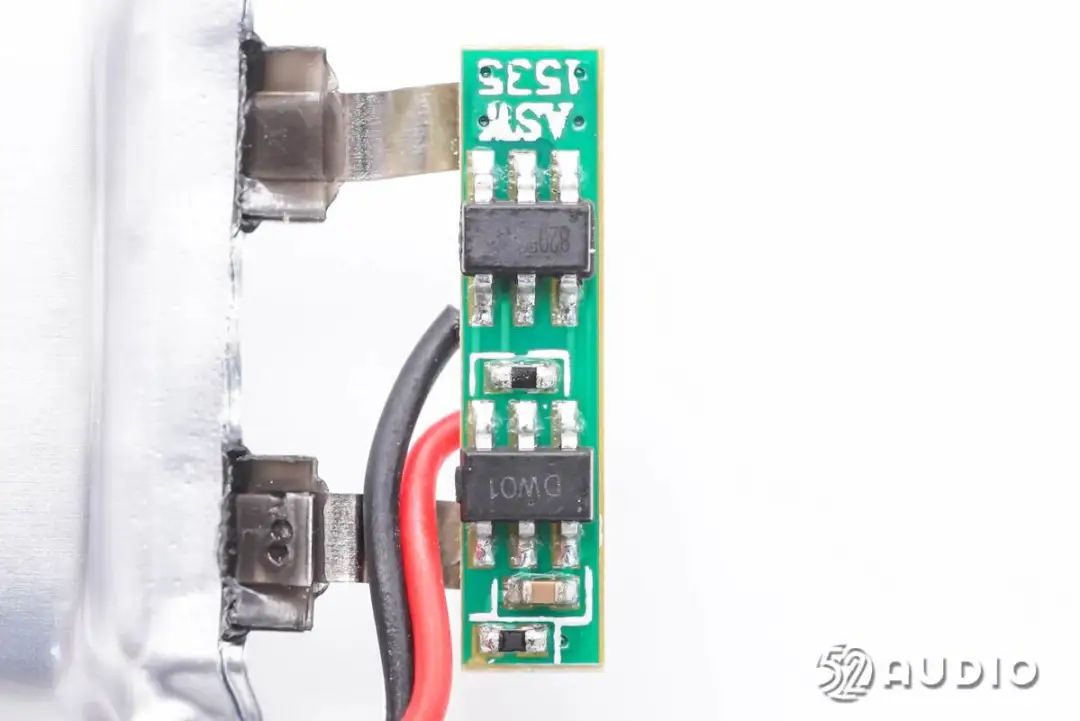

电池保护板一侧电路一览，设置有锂电保护IC和管，负责电池的充放电保护。

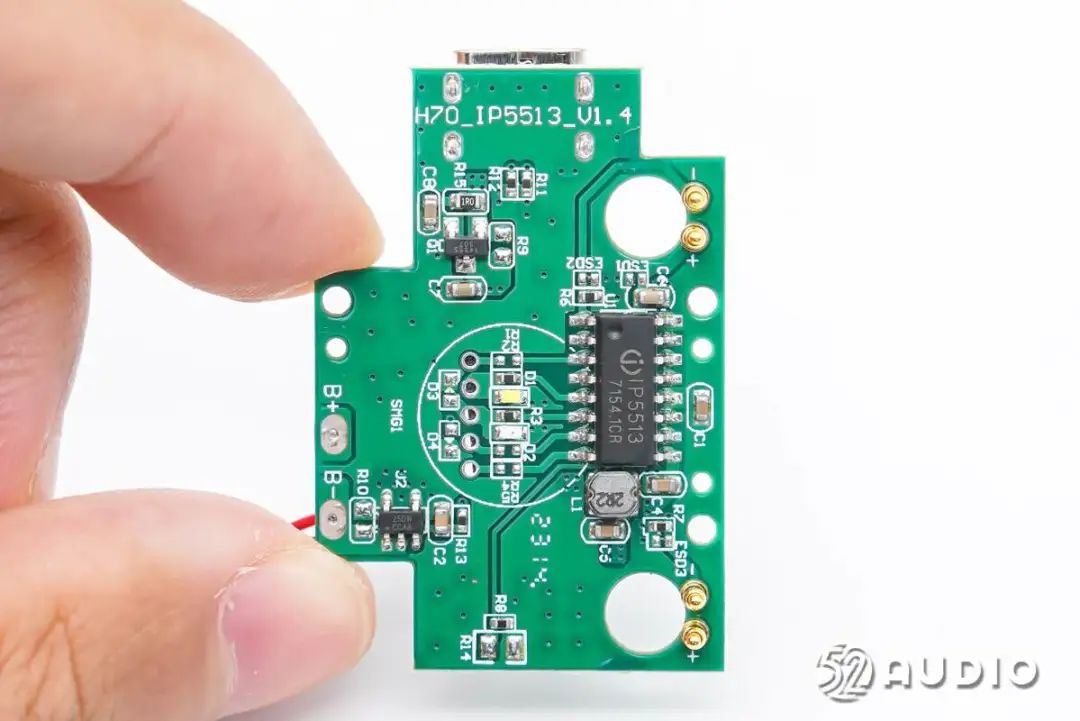

充电盒主板一侧电路一览。

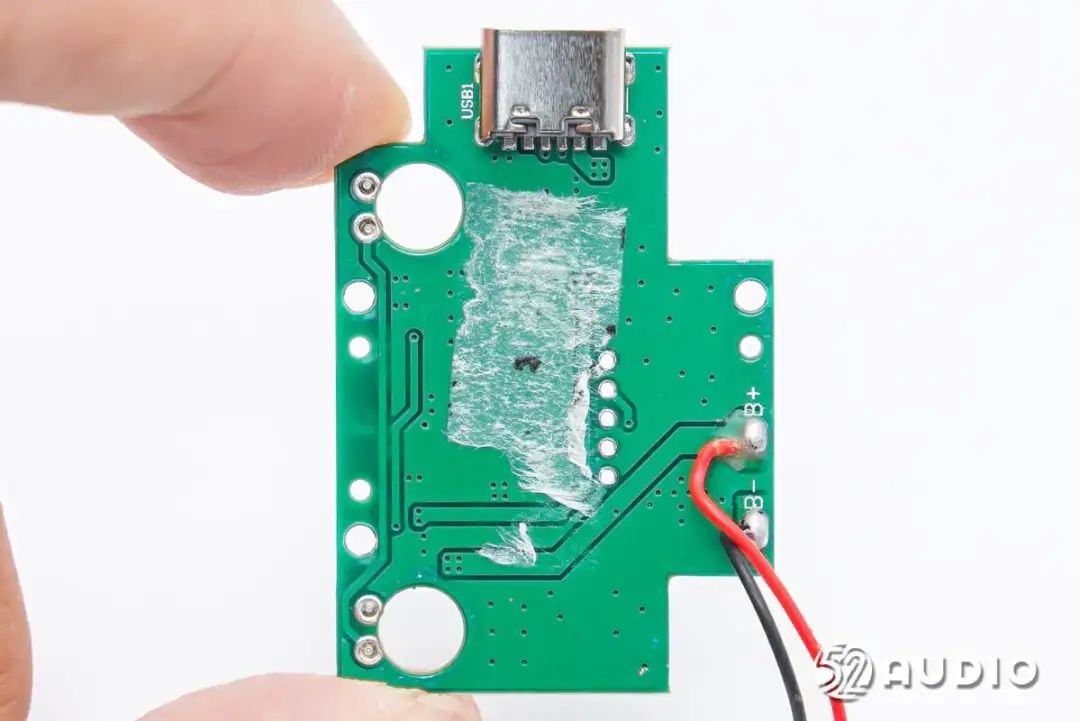

充电盒主板另外一侧电路一览。

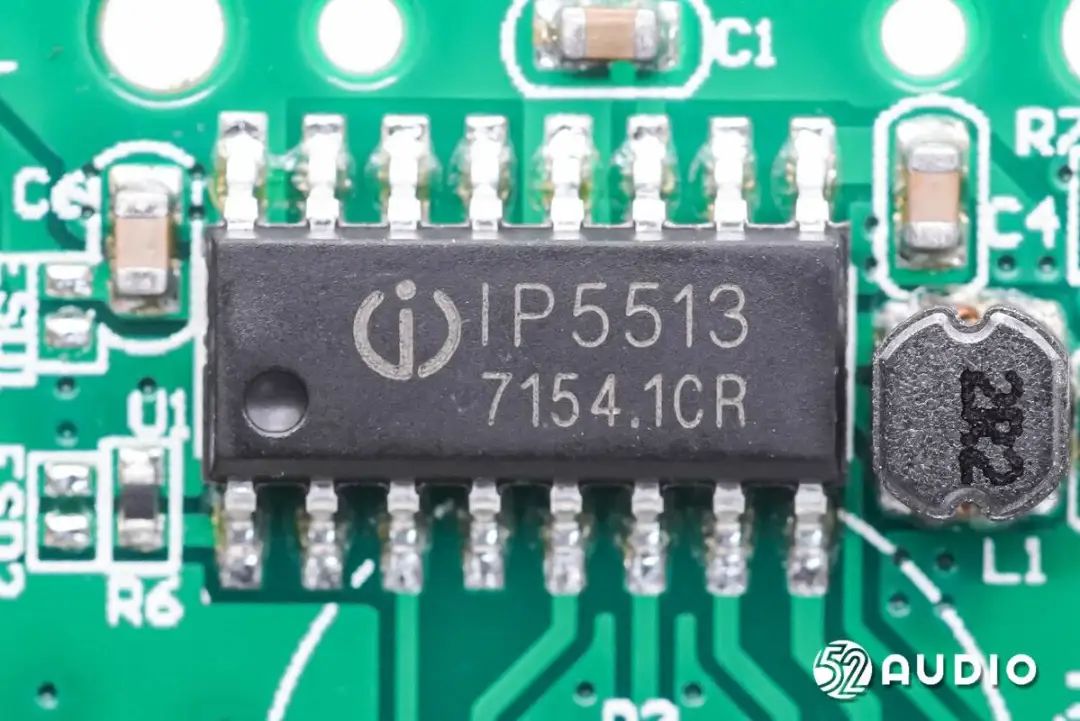

INJOINIC英集芯IP5513是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5513的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5513内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%；IP5513的线性充电提供最大500mA充电电流， 可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。

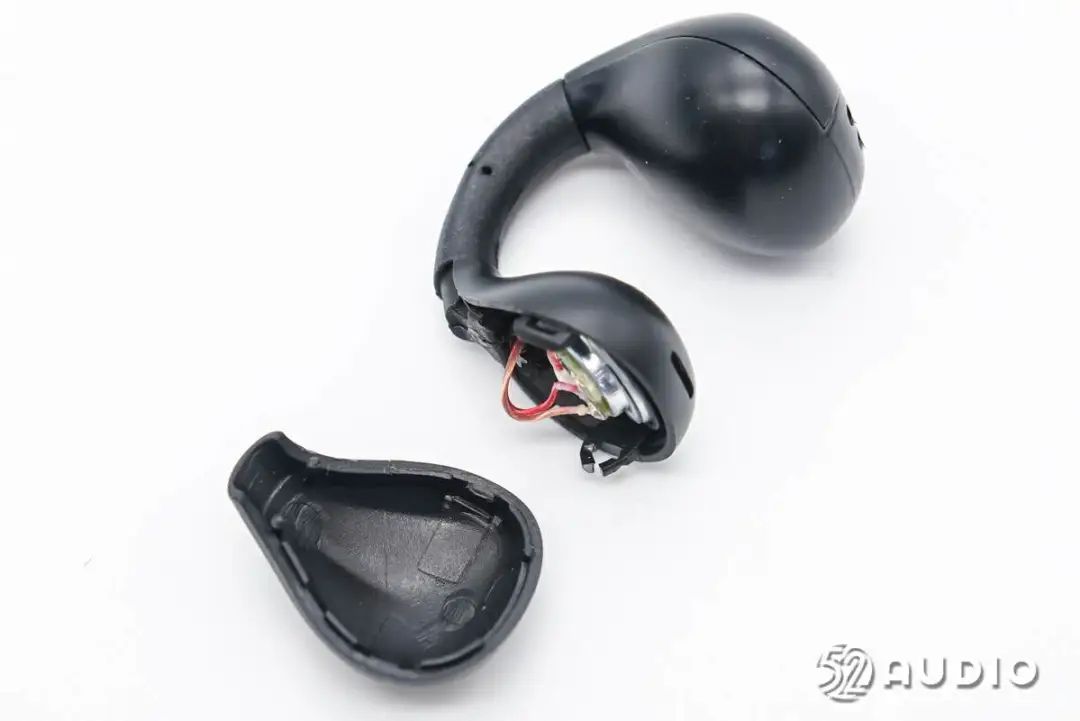

进入耳机拆解部分，首先去掉发声单元腔体盖板。

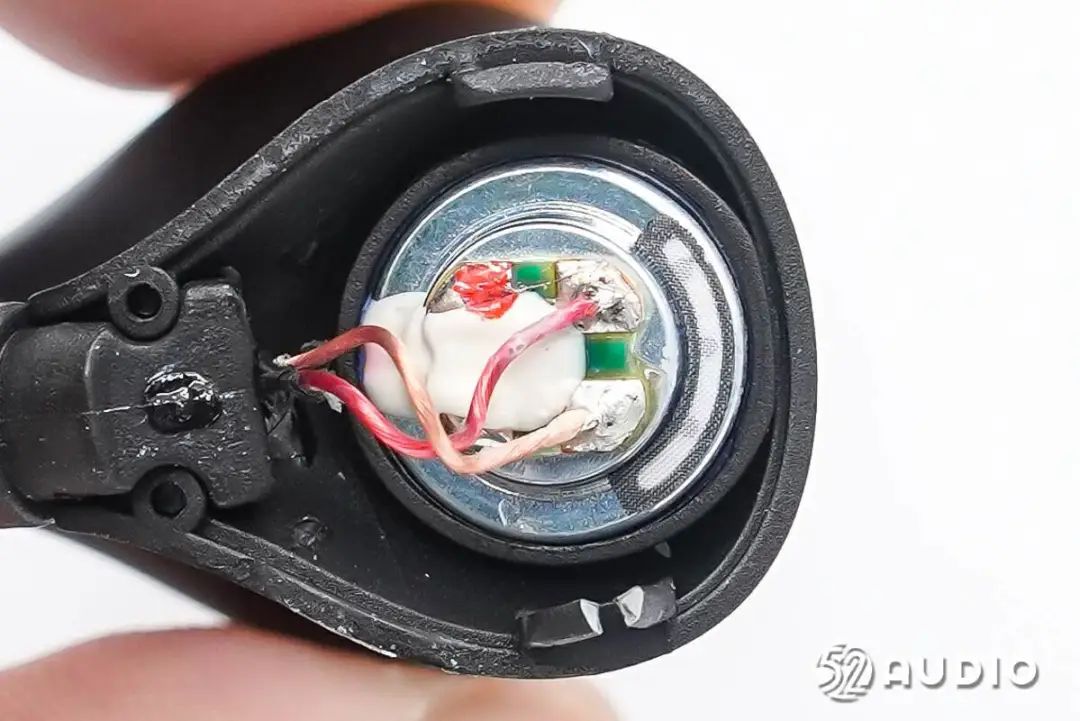

腔体内部扬声器单元结构一览。

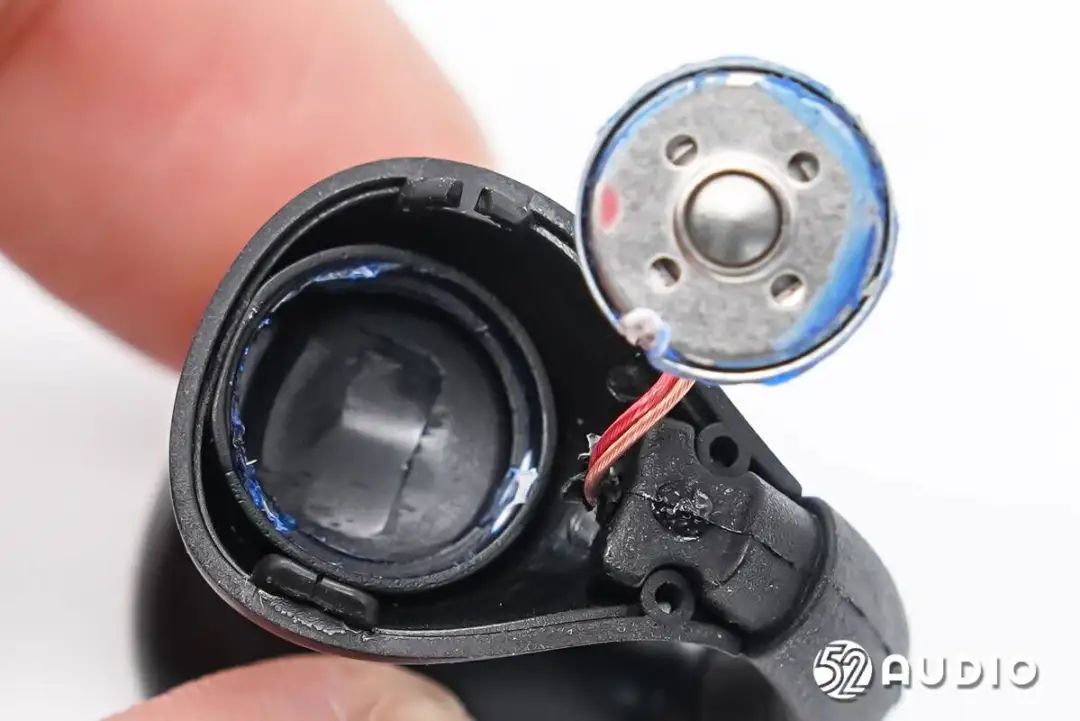

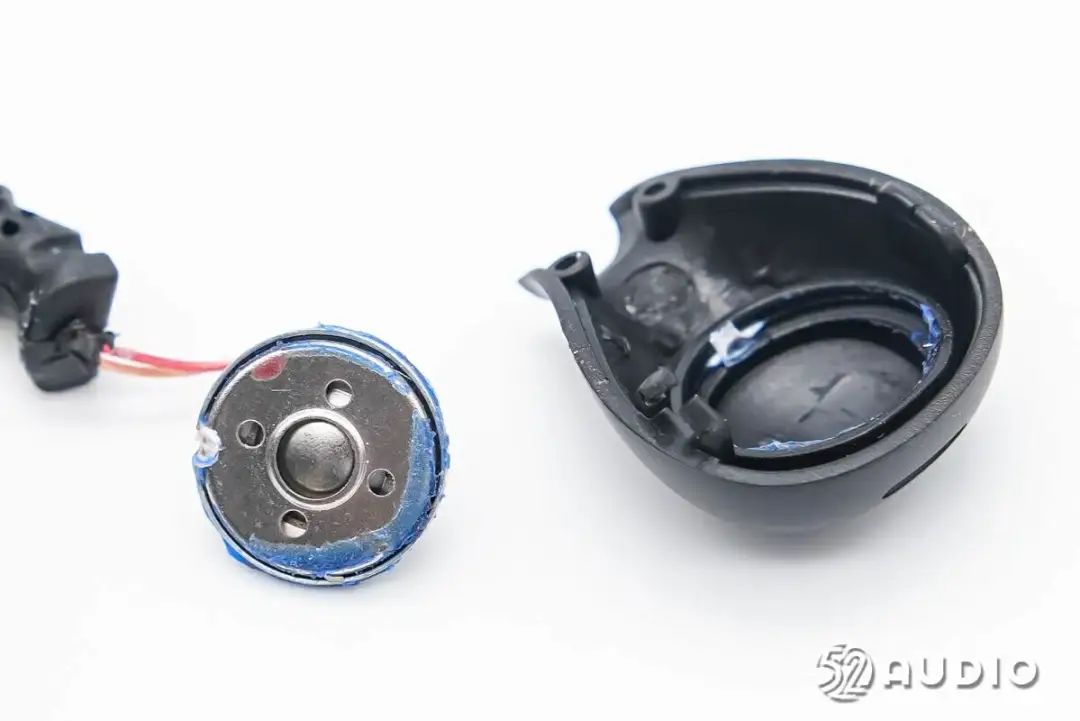

掀开扬声器，腔体内部结构一览。

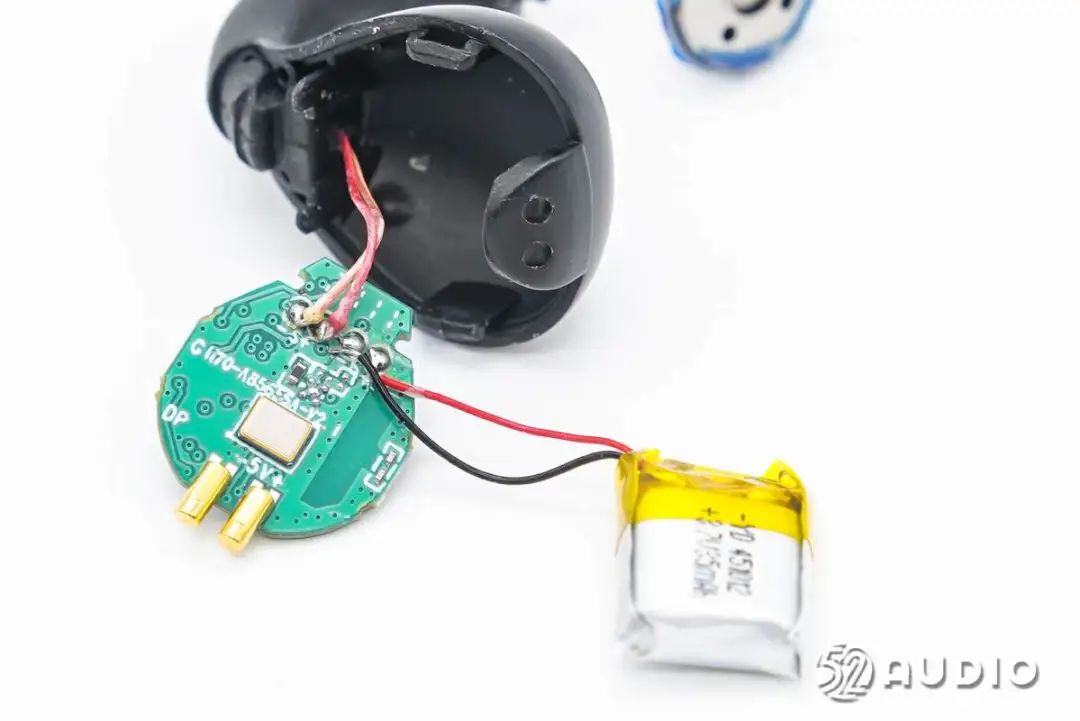

腔体内部结构一览，设置有主板和电池单元。

耳机主板一侧电路一览。

Bluetrum中科蓝讯AB5656A2蓝牙音频SoC，内置32位高性能RISC-V处理器，支持DSP指令，运行频率最高125MHz，内置2Mbit闪存，113KB RAM，带可编程上拉和下拉电阻器的柔性GPIO引脚，支持GPIO唤醒和中断。

AB5656A2支持蓝牙5.4，TX最大输出功率+9dBm，RX灵敏度-90.5@ Basic Rate/-94@ EDR；具有16bit单声道DAC（信噪比102dB，带耳机放大器输出）和16bit单通道ADC（信噪比94dB）的音频编加码器，支持灵活的音频均衡器调整；支持单声道MIC放大器输入；支持低功耗触摸键，内置看门狗，内置PMU，如充电器/降压/LDO等。

Monster魔声Open Ear 101开放式蓝牙耳机拆解全家福。

三、总结

Monster魔声Open Ear 101开放式蓝牙耳机充电盒体积小巧圆润，握持舒适、外出便携；机身为黑色哑光质感，设计有金色品牌LOGO和银色开盖扣。开放式耳机采用了耳夹式设计，佩戴使用时夹在耳廓上，出音嘴正对耳道，从而实现开放式聆听体验；耳机弯臂具有弹性，可以适应个性化佩戴需求，并采用了硅胶材质，提升贴合皮肤的舒适性。

内部结构配置方面，充电盒结构非常简洁，仅包括主板和电池单元。内置锂电池容量300mAh，配备有电路保护板负责充放电保护；主板上搭载了INJOINIC英集芯IP5513多功能电源管理SoC，集成了5V升压转换器、锂电池充电管理、电池电量指示等功能，单芯片为充电盒提供了完整的电源解决方案。

耳机内部搭载了10mm动圈单元，来自YD亿等新能源的35mAh锂电池，主板上采用了一颗MEMS麦克风拾音，主控芯片为Bluetrum中科蓝讯B1618A蓝牙音频SoC，采用32位高性能RISC-V处理器，支持蓝牙5.4，支持单声道MIC放大器输入，支持低功耗触摸键，内置PMU。
